Introduzione di Stampo a iniezione
Sette sistemi di stampaggio a iniezione: sistema di gating, sistema di guida, sistema di sagomatura, sistema di scarico, sistema di espulsione, sistema di raffreddamento e sistema di estrazione del nucleo.
1. Sistema di accensione: mainstream, shunt, gate, cold well
2. Sistema guida: colonna di guida, manicotto di guida, blocco di posizionamento
3.Molding System: Mold Kernel, Insert
4. Esa stsystem: slider, pin diagonale
5. Sistema di espulsione: espulsore, blocco espulsore
6. Sistema di raffreddamento: dissipazione del calore dello stampo stesso, raffreddamento ad acqua
7. Sistema di tiraggio trasversale: spazio libero degli inserti dello stampo, gioco di adattamento del perno dell'espulsore, scanalatura di sfiato supplementare
Sistema di gating
Canale Shunt: dove la plastica scorre verso diverse cavità
Mainstream Road: plastica dall'inizio della pressa nel luogo in cui passa la muffa.
Cancello: l'ultimo posto dove scorre la plastica prima che raggiunga la cavità.
Vasca di refrigerazione: i materiali plastici trasferiscono il calore e solidificano con lo stampo quando fluiscono attraverso il canale principale e il canale di derivazione, dove il materiale solidificato verrà immagazzinato prima di entrare nella cavità.

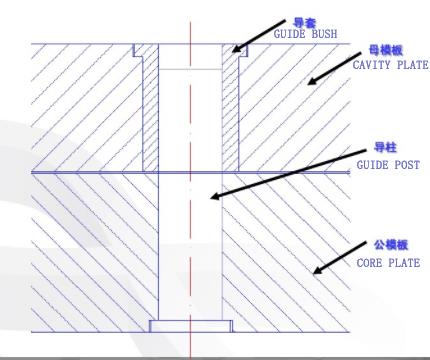

Sistema di guida
nel processo di apertura e chiusura dello stampo, a causa della tolleranza della produzione e dell'installazione dello stampo, lo stampo avrà una certa cilindrata. Quando lo stampo si sta chiudendo, deve essere in grado di correre nella posizione più originale, quindi deve essere guidato, cioè il sistema di guida dello stampo
Sistema di stampaggio
Spazio chiuso formato da stampi maschio e femmina, inserti, ecc.
sistema di estrazione del nucleo
Sistema di espulsione
l'asta di espulsione della macchina formatrice è posta sulla piastra di espulsione dello stampo e la piastra di espulsione aziona il perno di espulsione, il blocco espulsore, il perno obliquo, ecc. per spingere il prodotto lontano dalla matrice maschio o femmina, in modo che il prodotto può essere separato dal dado.
Sistema di raffreddamento
Lo stampo stesso è un grande sistema di raffreddamento. Per un migliore raffreddamento, un gruppo o gruppi di corsi d'acqua vengono solitamente lavorati sullo stampo. Il percorso dell'acqua di raffreddamento è in genere il doppio del diametro del prodotto. L'acqua di raffreddamento non è necessariamente acqua fredda, a seconda della temperatura dello stampo, può anche essere a 100 gradi di acqua, a volte deve essere raffreddata con olio caldo.
Impianto di scarico
La distanza di accoppiamento tra le parti è il sistema di scarico della matrice. Quando questi giochi non sono in grado di soddisfare i requisiti, sono necessarie fessure di scarico aggiuntive, come mostrato nella figura seguente.
